Arduino入门教程¶

入门教程是以熟悉的闪烁LED和输出Hello World!为示例,了解Arduino的开发使用流程。

软件¶

下载安装¶

开发环境使用的是ArduinoIDE,我们可以在它的官方网站上下载适合自己电脑操作系统的安装包。

下载好后安装即可,具体的安装过程请见安装教程。

软件汉化¶

安装完成后,运行arduino.exe就进入了开发集成环境界面,选择左上角菜单栏的File(文件)中的Preferences(首选项),在Language下拉选项中选择中文(简体),并点击OK按钮,等待软件重启,界面就更改为中文。可以正常使用了。

界面简介¶

整个界面非常简洁,易上手。

界面中间部分是输入代码的部分，下方黑色区域是各种操作的反馈输出区域，左侧是一些管理类的功能，上方是最常用的验证、上传、调试、选板，以及右侧的串口有关的功能，最上面是菜单栏，所有的命令功能都可以在菜单中找到。

端口和板型选择¶

在正式使用前需要选择连接端口号和开发板型号。

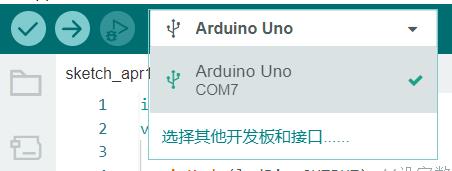

通常来说，在将电脑和开发板连接好后，软件会自动识别端口和板型，但如果没有识别到，我们可以自己手动在菜单栏-工具中选择开发板和端口。

硬件¶

器件清单¶

使用到的硬件器材包括以下几个:

Arduino开发板
USB连接线
面包板
2根杜邦线(双公口)
1个LED
1个1k电阻

器件连接¶

将所有用到的器件按照下方描述连接起来:

使用USB数据线,将电脑与开发板连接
使用杜邦线将开发板上GND端口与5号端口引出
将电阻、LED串联,并与上一步引出的两个端口相连(注意:LED长的引脚为正极,与5引脚相连;短引脚为负极,与GND引脚相连;并为保证限制流过LED的电流不会过大,必须串入限流电阻)

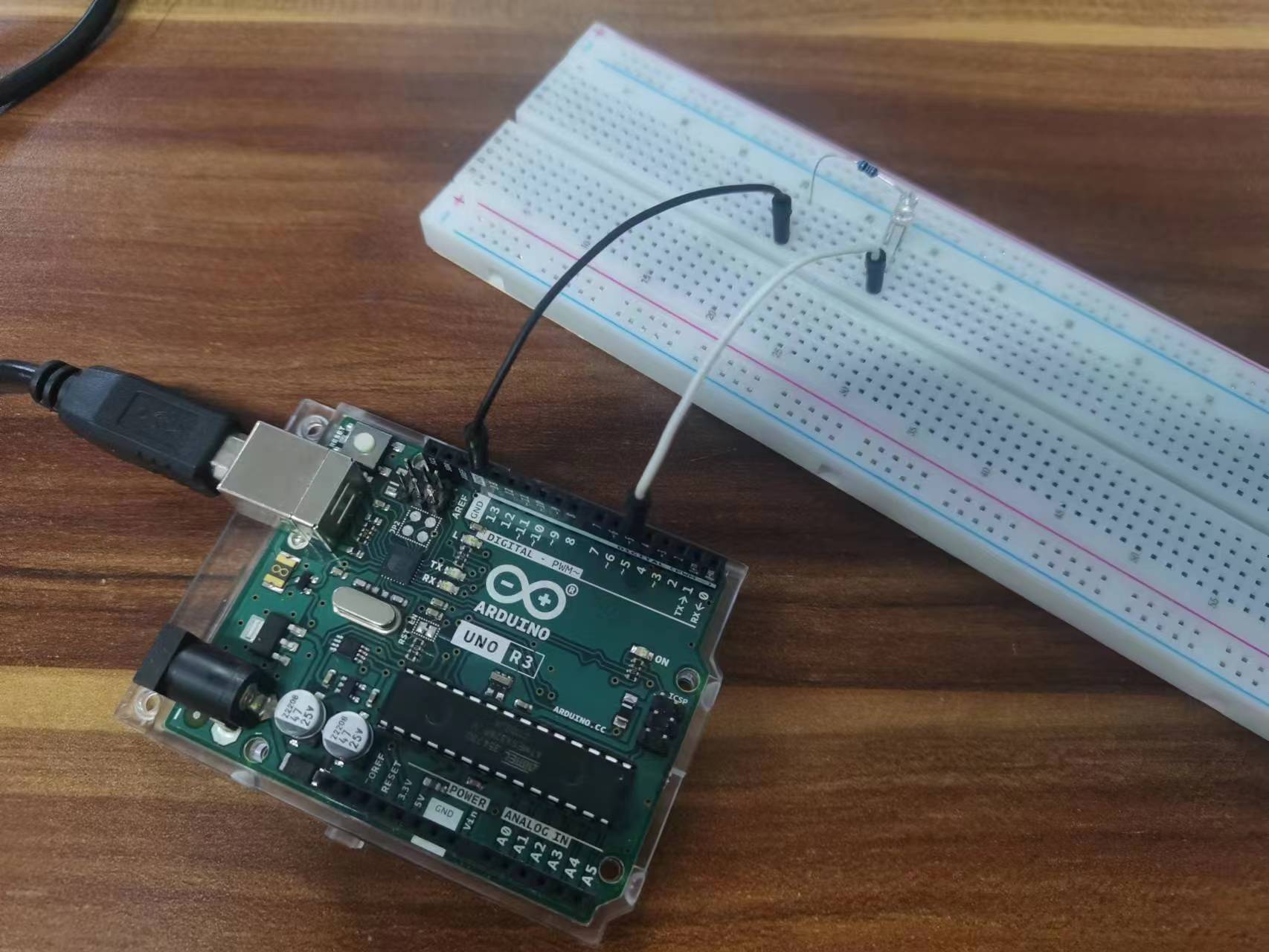

最终连接结果如下图:

程序¶

`LED`闪烁¶

将下方示例程序复制进软件,之后点击左上角验证。

int ledPin=5;//定义引脚名称
void setup() {
  //初始化设置部分:
  pinMode(ledPin,OUTPUT);//设定数字IO口的模式，OUTPUT为输出
}

void loop() {
  // 主循环函数:
  digitalWrite(ledPin,HIGH);//设定PIN5引脚为HIGH = 5V左右
  delay(2000);//设定延时时间, 2000 = 2秒
  digitalWrite(ledPin,LOW);//设定PIN5引脚为LOW = 0V
  delay(2000);//设定延时时间, 2000 = 2秒
}

编译完成后如果显示生成代码的大小,证明编译成功。

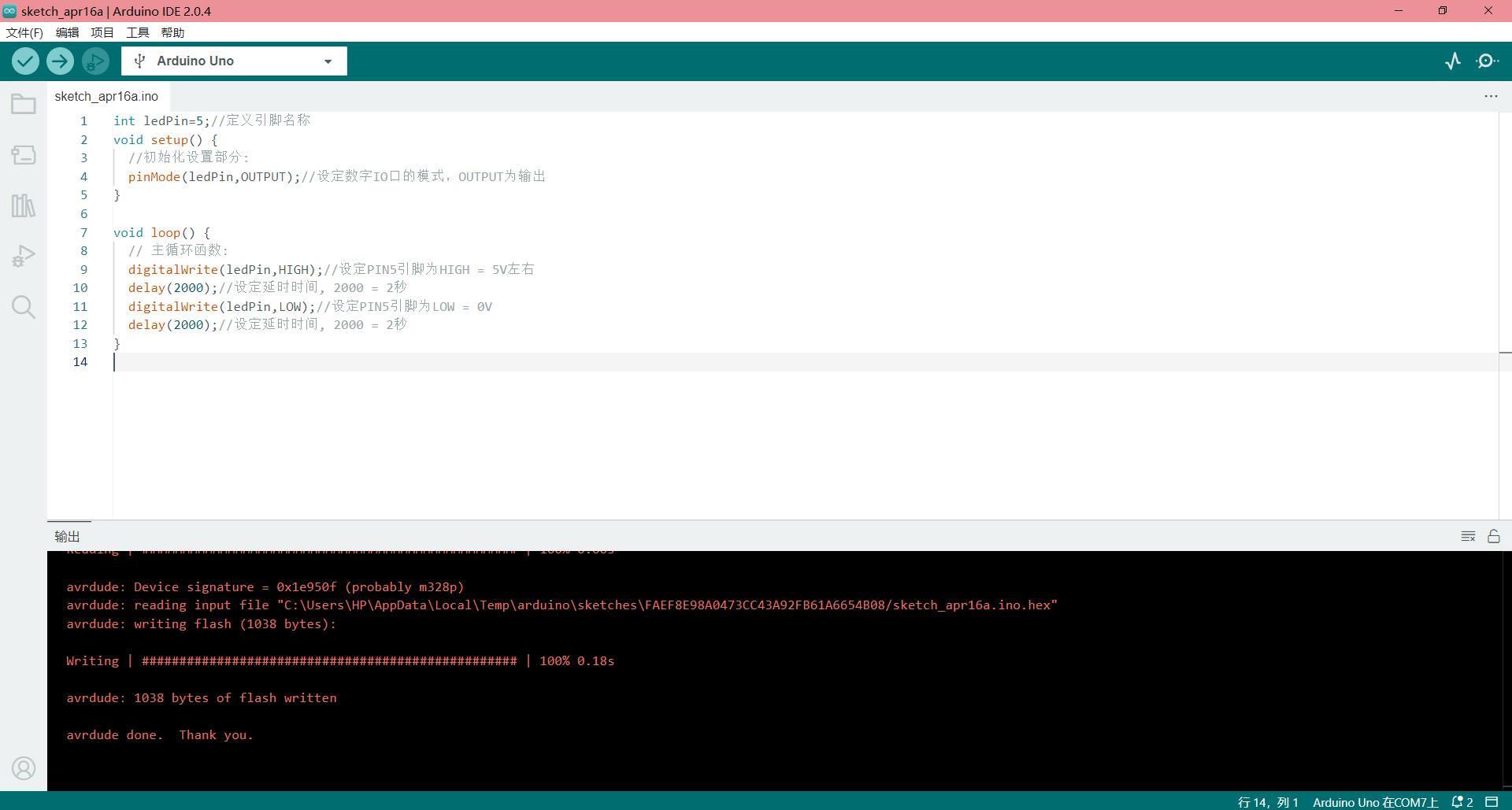

点击上传按钮,将代码写入开发板的控制器中,稍等片刻,完成后会有提示。然后就可以看到LED开始闪烁。

输出`Hello World!`¶

大致步骤与上方相同,使用到的程序如下:

void setup() {
  //初始化设置部分:
  Serial.begin(9600);//打开串口,设置波特率为 9600 bps
}

void loop() {
  // 主循环函数:
  Serial.println("Hello World!");//串口打印 Hello World! 字符串
  delay(1000);//设定延时时间,1000 = 1秒
}

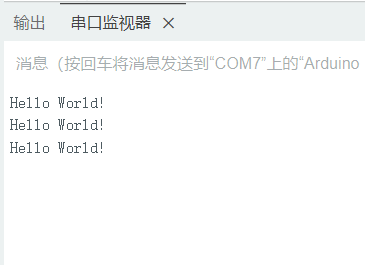

验证、上传完成后点击软件右上角的串口监视器,就可以看到发送回来的消息。

拓展¶

至此，Arduino的入门教程到此结束,想要更加深入的了解并使用,需要学习以下内容:

Arduino基础
ArduinoIDE使用
(未完待续...)
